预制组装式分支电缆
上传作者：2016-03-31 09-33-16 更新时间：admin
一、电缆的特点：
1、采用工厂预制方式可大幅度减轻现场施工劳动强度，缩短施工敷设时间；
2、因使用电缆可保证大长度并富有弯曲性，极大方便了在复杂的场所施工；
3、缩小敷设占有空间，能和煤气、液压气管道共同敷设；
4、因在工厂内生产制造，其可靠性和信赖性得到充分的保障；
5、分支部采用高强度密闭接头，防水防潮，长期免维护、免保养；
6、因电缆直接进户，无需维护保养，施工简单容易，故能产生极大的综合经济郊益。
二、电缆的用途：
1、高层建筑用；
2、防灾设备用；
3、隧道照明及防灾设备用；
4、可在各种场所替代中、小容量铜母线。
三、电缆的标准：
IEC
60502 额定电压1~30KV挤包绝缘电力电缆及附件（国际电工委员会标准）
GB 12706
额定电压35KV及以下铜芯，铝芯塑料绝缘电力电缆（中华人民共和国国家标准）
JCS 376 分支电缆（日本电线工业会标准）
JIS C2810
室内配线用电线连接管通则（日本工业标准）
| |
四、电缆的型号：
标准主电缆和分支电缆都是以XLPE或PVC为绝缘（IEC、GB、JIS、BS……）、PVC材料包覆其外的低压电力电缆。一般主电缆是单芯或拧绞形多芯电缆（二芯至五芯电缆），分支电缆用单芯电缆，亦可按照需要采用具有耐火、阻燃性能的电缆。
其结构及型号如下：
序号 | 电缆名称 | 型号 | 单芯 | 3芯拧绞式 | 4芯拧绞式 | 5芯拧绞式 | 1 | 聚氯乙烯绝缘聚氯乙烯护套分支电缆 | FZ-W | FZ-W-3 | FZ-W-4 | FZ-W-5 | 2 | 聚氯乙烯绝缘聚氯乙烯护套阻燃分支电缆 | FZ-ZRVV | FZ-ZRVV-3 | FZ-ZRVV-4 | FZ-ZRVV-5 | 3 | 聚氯乙烯绝缘聚氯乙烯护套耐火分支电缆 | FZ-NHVV | FZ-NHVV-3 | FZ-NHVV-4 | FZ-NHVV-5 | 4 | 交联聚乙烯绝缘聚氯乙烯护套分支电缆 | FZ-YJV | FZ-YJV-3 | FZ-YJV-4 | FZ-YJV-5 | 5 | 交联聚乙烯绝缘聚氯乙烯护套阻燃分支电缆 | FZ-ZRYJV | FZ-ZRYJV-3 | FZ-ZRYJV-4 | FZ-ZRYJV-5 | 6 | 交联聚乙烯绝缘聚氯乙烯护套耐火分支电缆 | FZ-NHYJV | FZ-NHYJV-3 | FZ-NHYJV-4 | FZ-NHYJV-5 |
|

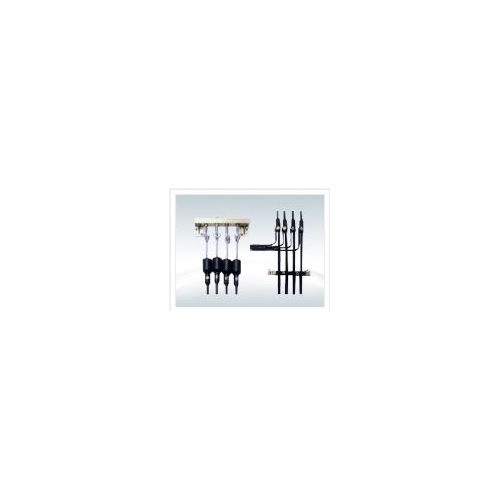

五、分支电缆外形及安装示意图：
六、额定电流和电压降：
设计干线时，除要考虑电缆载流量外，还应考虑电压降。当干线中间有几处分支时，从电源到最终负载的电压降，要根据各分支的间隔按以下公式计算求出：
七、电缆的顶端
| 主电缆顶端通常用防水化合物粘接在端头上，再盖上一个用PVC材料制成的帽，用热缩管加强之，可永久使用。 |
|
八、敷设施工方法：
垂直干线的预制组装式分支电缆，一般应按以下要领进行敷设：
1、将电缆盘放在线架上（通常电缆盘放在楼下，将电缆提拉上去）；
2、提升用的绳索通过卷绕机与电缆相连接；
3、开动卷绕机将电缆提升上去；
4、提升用的电缆网套到达房顶时，将网套挂在事先准备好的吊钩上；
5、对中间部进行固定；
6、将分支线端头与电流表或断流器相接；
7、进行与横向干线或主干线板的连接。
九、施工中的注意事项：
预制组装式分支电缆敷设时需注意以下事项：
1、事先确认运送方法（车辆大小，停车场等）；
2、确认预制分支部分是否能安全通过贯通孔洞；
3、采取预防措施，防止提升过程中，分支部分在贯通孔洞受损伤；
4、提升过程中不要对分支施加张力；
5、使用电缆重量4倍以上强度的提升用绳索；
6、事先考虑避雨对策及空盘的处理方法；
7、电缆提升完毕后，应立即用适当的方法加以固定，以免电缆坠落受损；
8、单芯电缆禁止使用铁质夹具。
十、电缆技术参数（1）
600/1000V单芯XLPE/PVC电缆技术参数（也适用于FZ-ZRYJV型号）
导线 | 绝缘厚度mm | 护套厚度mm | 外径（约）mm | 重量（约）kg/km | 交流试验电压
kV/5 分钟 | 20℃最大导体直流电阻（Ω/km） | *1
40℃载流量A | 阻抗 Z Ω/km | 备注 |
标称截面积mm2 | No.&线径或形状No/mm | 直径
mm | cosθ＝1 | cosθ＝0.9 | cosθ＝0.8 | 不平衡负荷时的载流量（40 ℃ ）A |
6
10 | 7/1.04
7/1.35 | 3.1
3.7 | 0.7
0.7 | 1.4
1.4 | 8.0
8.5 | 105
150 | 3.5
3.5 | 3.08
1.83 | 61
85 | 3.93
2.33 | 3.61
2.17 | 3.25
1.96 | 58
80 |
16
25
35
50
70
|
圆形紧
压绞线
| 4.7
5.9
7.0
8.5
10.1
| 0.7
0.9
0.9
1.0
1.1 | 1.4
1.4
1.4
1.4
1.4
| 9.5
11.0
12.0
13.5
15.0 | 210
310
410
555
760
| 3.5
3.5
3.5
3.5
3.5 | 1.15
0.727
0.524
0.387
0.268 | 113
150
180
265
290
| 1.47
0.93
0.67
0.49
0.34 | 1.39
0.90
0.67
0.51
0.37
| 1.27
0.84
0.63
0.48
0.36
| 105
140
170
230
265 |
95
120
150
185
240
| 11.7
13.2
14.7
16.4
18.6
| 1.1
1.2
1.4
1.6
1.7
| 1.4
1.6
1.6
1.6
1.7
| 17.0
19.0
21.0
23.0
26.0 | 1020
1260
1570
1920
2470 | 3.5
3.5
3.5
3.5
3.5
| 0.193
0.153
0.124
0.0991
0.0754 | 345
405
460
530
640
| 0.25
0.20
0.16
0.13
0.10
| 0.28
0.24
0.20
0.18
0.15
| 0.28
0.24
0.21
0.19
0.16
| 325
380
435
500
595
|
300
400
500
600
| 20.8
24.1
26.9
30.2
| 1.8
2.0
2.2
2.4
| 1.8
2.0
2.2
2.4
| 29.0
32.0
36.0
40.0 | 3090
4080
5080
6390
| 3.5
3.5
3.5
3.5
| 0.0601
0.0470
0.0366
0.0283
| 725
845
970
1120
| 0.08
0.06
0.05
0.04
| 0.13
0.12
0.10
.09
| 0.15
0.13
0.12
0.11 | 685
795
920
1070 |
十一、电缆技术参数（2）：
600/1000V四芯拧绞型（240mm2及以下）XLPE/PVC电缆技术参数（也适用于FZ-ZRYJV型号）
导线 | 绝缘厚度mm | 护套厚度mm | 外径（约）mm | 重量（约）kg/km | 交流试验电压
kV/5 分钟 | 20℃最大导体直流电阻（Ω/km） | *1
40℃载流量A | 阻抗 Z Ω/km | 备注 |
标称截面积mm2 | No.&线径或形状No/mm | 直径
mm | cosθ＝1 | cosθ＝0.9 | cosθ＝0.8 | 不平衡负荷时的载流量（40 ℃ ）A |
6
10 | 7/1.04
7/1.35 | 3.1
3.7 | 0.7
0.7 | 1.4
1.4 | 19.3
20.5 | 430
620 | 3.5
3.5 | 3.14
1.87 | 53
72 | 4.01
2.38 | 3.68
2.21 | 3.31
2.00 | 45
61 |
16
25
35
50
70
|
圆形紧
压绞线
| 4.7
5.9
7.0
8.5
10.1
| 0.7
0.9
0.9
1.0
1.1 | 1.4
1.4
1.4
1.4
1.4
| 23.0
26.5
29.0
33.0
36.5
| 860
1270
1680
2270
3110 | 3.5
3.5
3.5
3.5
3.5 | 1.17
0.742
0.534
0.395
0.273
| 95
125
150
185
230
| 1.50
0.95
0.68
0.50
0.35
| 1.41
0.92
0.68
0.51
0.37
| 1.29
0.85
0.63
0.49
0.36
| 6814
105
130
160
205
|
95
120
150
185
240
| 11.7
13.2
14.7
16.4
18.6
| 1.1
1.2
1.4
1.6
1.7
| 1.4
1.6
1.6
1.6
1.7
| 41.0
46.0
51.0
55.5
63.0
| 4170
5150
6410
7840
10080
| 3.5
3.5
3.5
3.5
3.5
| 0.197
0.156
0.126
0.101
0.0769 | 280
325
380
440
535
| 0.25
0.20
0.16
0.13
0.10
| 0.28
0.24
0.20
0.17
0.15
| 0.28
0.24
0.21
0.18
0.16
| 250
290
335
385
455
|
300
400
500
600
| 20.8
24.1
26.9
30.2
| 1.8
2.0
2.2
2.4
| 1.8
2.0
2.2
2.4
| 70.0
77.5
87.0
96.5
| 12610
16650
20730
26080
| 3.5
3.5
3.5
3.5
| 0.0601
0.0470
0.0366
0.0283
| 625
735
865
1010
| 0.08
0.06
0.05
0.04
| 0.13
0.11
0.10
0.09
| 0.14
0.13
0.12
0.11 | 525
605
700
800
|
截流量的修正系数：
修正系数 |
基底温度℃ | 空气中 |
10
15
20 | 1.26
1.22
1.18 |
25
30
35
40 | 1.14
1.10
1.05
1.00
|
45
50
55
60 | 0.95
0.89
0.84
0.78 |
